新型智能旗桿系統 安裝和使用說明書

安裝調試前請一定認真閱讀本說明書！控制器外殼請可靠接地！ 特別請?jiān)敿?xì)閱讀說明書第四部分（升旗高度學習）

請注意：

1、YFU旗桿電機后面的POM齒輪連接的是位置傳感器，受重力后會導致傳感器損壞，故障現象為學習完成后不能下降，所以安裝運輸時一定要小心不能摔！

2、本升旗系統設計時是根據短時間運行設計的，所以在調試和使用時盡量避免短時間內連續運行，這樣可能會使電機和控制器發熱損壞，最好調試3-5次后間隔一會再調試。

3、學習時按“學習鍵”1-2秒后，紅色設置燈亮或者數字歸零后馬上要松開，要不然會進入另一個功能，按“停止鍵”1-2秒調節時間也同樣如此。

4、購買旗桿電機請選用合適的型號，電機和控制器如果有改裝、私自拆裝或用砂輪磨過鉆孔等現象，自動取消保修約定，控制器必須在外觀無磨損的情況下才能實行包換。

旗幟高度學習方法：按控制盒面板上“學習鍵”1-2秒，紅色設置指示燈亮，數碼顯示回零進入學習狀態，按上升鍵，旗幟上升，到位后按“停止鍵”停止，再按“學習鍵”確認即可（學習狀態下可以按“上升”、“停止”、“下降鍵”調節高度），注意：按學習鍵到紅燈亮?xí)r一定要馬上松開，否則會進入另一個功能！

一、產品參數

使用電壓：輸入AC220V，輸出DC36V

功 率：小于100W

旗桿高度：5-30米以內（高于30米可以定制）

速 度：根據國歌時間可以任意調節升降旗時間

遙控距離：大于30米（天線引出金屬管、無干擾開闊地）

提升力矩：大于8公斤

使用環境：溫度-30℃-70℃，濕度85%以下

二、遙控器和控制面板功能說明（如圖）

按上升鍵(A)：升旗

按下降鍵(B)：降旗

按停止鍵(C)：停止

按學習鍵(D)：按5秒以上進入旗幟高度學習（不建議用遙控器學習）

1、 根據旗桿直徑和材質加裝不銹鋼安裝面板；

2、 鋼絲繩穿過導繩器小孔，把鋼絲繩在卷筒上繞上1-2圈（如圖二）；

后把鋼絲繩用所配螺絲固定在卷筒上（如圖一）；

接好電源線，并把旗桿電機插頭跟控制器連接好，注意一定要插緊；

把旗桿電機裝進旗桿，控制器留在旗桿外面（面板上有觀察孔的話可以直接把控制器裝進旗桿），然后用搖把搖一下，看看有沒有地方卡住，注意控制器掛在旗桿外面調試時，電機一定要用幾個螺絲固定，但不要擰太緊，以免把電纜夾傷夾斷；

通電，進行升旗位置學習（參考說明書第六項）；

學習完畢就可以正常升降操作，如果升旗時間跟國歌不同步，太快或者太慢，請參考說明書第六項調節升旗時間）

把控制器用所配的鐵片固定在旗桿里（可以根據實際情況多種固定法）

四、升旗高度學習

1、 旗桿電機安裝好以后，先用手動搖把搖一下，確保機械部分和鋼絲繩、滑輪等沒有故障，然后把旗幟搖到一個合適的掛旗位置；

2、 檢查旗桿電機滑塊是不是在初始位置，準確初始位置應該在靠近手動搖桿這邊，如果不在初始位置，請搖把搖到初始位置，并且保證鋼絲繩有2-3圈余量；

3、 把電機引出線插頭跟控制器插座連接起來，并插緊（注意每個插片一定要插準，不能彎掉），然后通電；（控制盒留在旗桿外面，調試學習好后，再裝進旗桿里面）

4、 按控制器按面板“學習鍵”1-2秒，聽到控制器發出滴---的聲音，面板上紅色設置指示燈亮，顯示器顯示“000”代表進入學習狀態，馬上松開學習按鍵（面板紅色指示燈亮后一定要馬上松開學習按鍵），按“上升鍵”，旗幟上升，到頂后按“停止鍵”停止，觀察一下，如果不到位可以用“上升、下降、停止”鍵調節到需要的位置，確認后，再次短按“學習鍵”，蜂鳴器響一聲紅色設置指示燈熄滅代表學習完成，這時用遙控器或控制器按鍵都能正常升降旗操作；注意：在控制盒上調試學習時，遙控器不起作用。

五、升旗時間設置（出廠默認時間為48秒）

升旗時間如果跟國歌播放時間不同步（本機為國際線路，適合所有國家國歌），可以通過調節升旗時間（增加或減少），調節方法如下：

按手動按鍵區“設置時間/停止/”1-2秒，紅色指示燈亮，顯示器顯示“048”后馬上松手（一定要馬上松手，要不然也會進入另一個功能），按“時間增加/上升”和“時間減少/下降”鍵可以調節時間，調節完畢一定記得再次按一下“設置時間/停止鍵”退出；（設定時間后，不需要再重新學習升旗高度）

六、常見故障處理

故障現象 解決方法
升旗時旗幟不到位（確保已經準確學習） 長按控制盒上停止鍵，直到數碼顯示“dxx”，xx代表00-99數字，按上升鍵調節數值，數值越大，到頂誤差越??；
按遙控器距離短或沒反應 檢查控制器天線有沒有引出金屬管外面，或者改變一下控制盒位置
無顯示 請檢查輸入電源，或者控制盒排線運輸時有沒有脫落
旗幟只能上不會下 檢查插座插片有沒有彎掉，如果沒有，說明電機傳感器有故障

七、系統保養

1、 旗桿如果長期不用，請將電機機械部分（軸承、鋼絲繩導向塊、導向桿、齒輪等）加注潤滑油和黃油，以備下次能正常使用；

2、 在遇到大風天氣時，請使用手動升降旗，以免鋼絲繩出現亂繩現象和被大風拉出鋼絲繩；

3、 在雨季、冬季等季節，請保持控制器通電狀態，以防結露現象損壞電機線圈和控制器電子元器件；

4、 本裝置最好不要長期不用，長期不用里面的齒輪等部件上的油脂會凝固，導致轉動不靈會燒毀電機；

八、保修說明

1、 本旗桿電機在銷售之日起，發生故障，一年之內包換，二年之內免費維修（更換零件需收取成本費）；

2、 人為損壞、摔碰、極端天氣（狂風暴雨）或不可抗拒因素（地震、戰爭等）、進水漏水或大風、冰凍天氣使用等原因?qū)е碌碾姍C(jī)或控制器損壞不屬于保修范圍；

3、 購買旗桿電機請選用合適的型號，電機和控制器如果有改裝、私自拆裝或用砂輪磨過鉆孔等現象，自動取消保修約定，控制器必須在外觀無磨損的情況下才能實行包換。

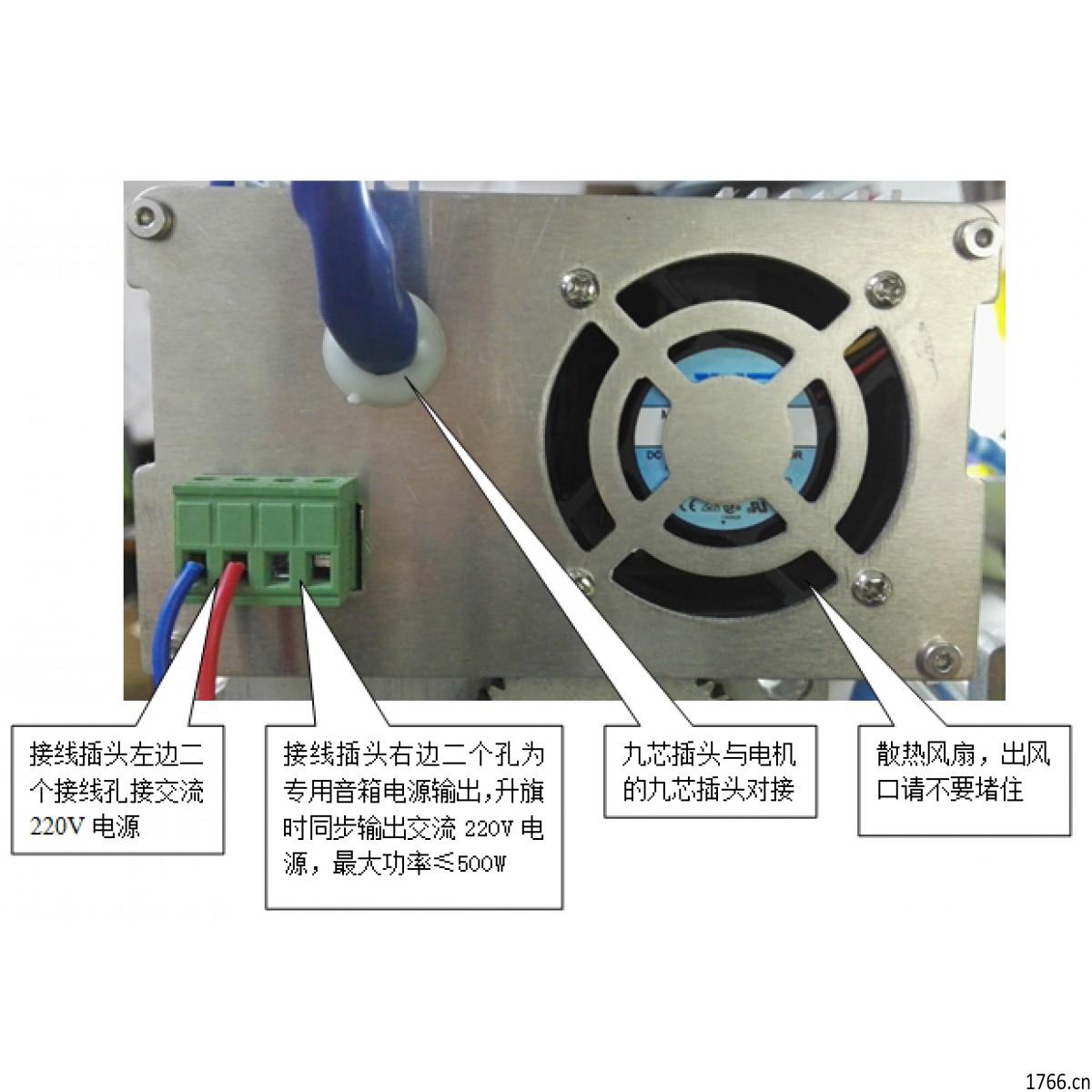

九、接線說明
