松下自動門遙控控偉器說明書

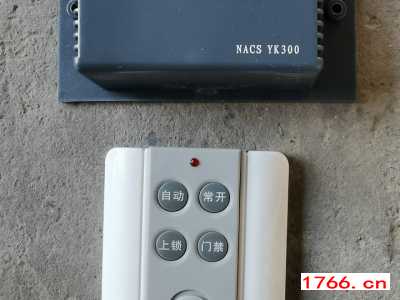

YK300
1、概述
1、1遙控控制器針對自動門各種運行狀態開發，性能穩定，體積小巧，安裝方便，接收靈敏度高，可通過遙控器遠距離控制實現門的自動，常閉等操作，廣泛應用于各種場所。
1、2本控制器出廠配套遙控器不必學習可直接使用，新增加的遙控器使用前需先進行學習。
學習操作步驟如下：
A、按一下接收模塊學習鍵——燈亮同時發出嘀的長鳴聲，表示進入學習狀態。
B、連續兩次按動遙控器同一鍵后，接收模塊發出嘀、嘀、嘀...8次響聲后，表示學習成功。
1、3遙控器丟失后需清除接收模塊上的已存信息。
操作步驟如下：
A、長按接收模塊學習鍵約10秒鐘至指示燈熄滅為止，表示原存信息己成功清除。
2、技術參數，工作電壓：12Vt0.5V 工作電流：〈mA工作溫度：-20℃一65℃ 工作頻率：315MHz
3、使用說明“自動”鍵：自動無鎖狀態/無線遙控功能
按下“自動”時，切換到“自動無鎖狀態”并給出一個開門信號.
（B1、B2端口）同時等待感應器或遙控信號。如有傳感器或遙控信號，給出開門信號。
備注：“無鎖狀態”指：電鎖不工作的狀態。
“常開”鍵：常開狀態
按下“常開”時，切換到“常開狀態”：鎖斷電，給出常開信號，門保持常開狀態。
“上鎖”鍵：常閉狀態(上鎖狀態）
按下“上鎖”鍵時，切換到“上鎖狀態”：鎖為通電上鎖，遙控器的“自動”鍵可開鎖，若按其它鍵則為
功能切換。
“門禁”鍵：門禁有鎖狀態
按下“門禁”鍵時，處于自動狀態的有鎖模式。
備注：
1、每套控制器含1個接收器，1個發射遙控器。
2、“有鎖狀態”指：電鎖工作的狀態，門每開閉一次后，鎖舌彈出，門處于上鎖狀態。
3、此型號與YK100，YK200皆不能通用。發射、接收裝置皆不能互換。
4、接線說明
能力
遙控控制器工作電源輸入+12V遙控控制器工作電源輸入GND
地線
接至自動門控制器信號檢測端口
電鎖電源輸出+12V電鎖電源輸出GND
感應器探頭或門禁信號輸入（如遇單線信號請接至B1點）
學習鍵
